Bok tamo! Kao dobavljač jednofaznih transformatora montiranih na jastučiće, često me pitaju o impedanciji kratkog spoja ovih transformatora. Pa sam mislio sjesti i napisati ovaj blog kako bih objasnio što je to, zašto je važno i kako utječe na izvedbu našegJednofazni transformator za montažu na podlogu.
Što je impedancija kratkog spoja?
Počnimo s osnovama. Impedancija kratkog spoja, često označena kao (Z_{sc}), mjera je otpora koji transformator nudi protoku struje kratkog spoja. Kada dođe do kratkog spoja u električnom sustavu, velika količina struje pokušava proći kroz transformator. Impedancija kratkog spoja ograničava ovu struju.
Zamislite to kao prometnu gužvu na cesti. Impedancija kratkog spoja je poput uskog dijela ceste koji ograničava protok automobila (struja). Izražava se kao postotak nazivnog napona transformatora. Na primjer, ako transformator ima impedanciju kratkog spoja od 5%, to znači da kada dođe do kratkog spoja, pad napona na transformatoru zbog impedancije iznosi 5% nazivnog napona.
Kako se mjeri?
Mjerenje impedancije kratkog spoja malo je tehničko pitanje, ali objasnit ću vam ga. Prvo kratko spojimo sekundarni namot transformatora. Zatim, primjenjujemo smanjeni napon na primarni namot. Ovaj napon se podešava sve dok struja koja teče kroz namote ne dosegne nazivnu struju transformatora.
Omjer primijenjenog napona i nazivnog napona, pomnožen sa 100, daje nam impedanciju kratkog spoja u postocima. To je ključni test koji provodimo na svim našimJednofazni energetski transformator montiran na podlogukako bi se osiguralo da zadovoljavaju potrebne standarde.
Zašto je impedancija kratkog spoja važna?
1. Zaštita transformatora
Impedancija kratkog spoja štiti transformator od oštećenja tijekom događaja kratkog spoja. Da nema impedancije, struja kratkog spoja bila bi izuzetno visoka, što bi moglo uzrokovati pregrijavanje i mehanički stres na namotima i drugim komponentama transformatora. To može dovesti do potpunog kvara transformatora.
2. Stabilnost sustava
Također igra vitalnu ulogu u stabilnosti cijelog električnog sustava. Transformator s pravom impedancijom kratkog spoja pomaže u kontroli struje kratkog spoja u sustavu. Ovo je važno jer prekomjerna struja kratkog spoja može uzrokovati padove napona, što može utjecati na rad druge električne opreme spojene na sustav.
3. Koordinacija sa zaštitnim uređajima
Impedancija kratkog spoja koristi se za koordinaciju rada zaštitnih uređaja kao što su prekidači i osigurači. Ovi uređaji su dizajnirani da okidaju kada struja kratkog spoja prijeđe određenu razinu. Impedancija kratkog spoja transformatora pomaže u točnom određivanju ove razine.
Čimbenici koji utječu na impedanciju kratkog spoja
1. Dizajn namota
Način na koji su namoti projektirani u transformatoru ima značajan utjecaj na impedanciju kratkog spoja. Broj zavoja, površina poprečnog presjeka vodiča i raspored namota igraju važnu ulogu. Na primjer, ako su namoti blisko razmaknuti, tok curenja se smanjuje, što zauzvrat smanjuje impedanciju kratkog spoja.
2. Dizajn jezgre
Jezgra transformatora također utječe na impedanciju kratkog spoja. Vrsta materijala jezgre, njen oblik i veličina mogu utjecati na magnetska svojstva transformatora. Jezgra s visokom magnetskom propusnošću može smanjiti tok curenja, a time i impedanciju kratkog spoja.
3. Oznaka transformatora

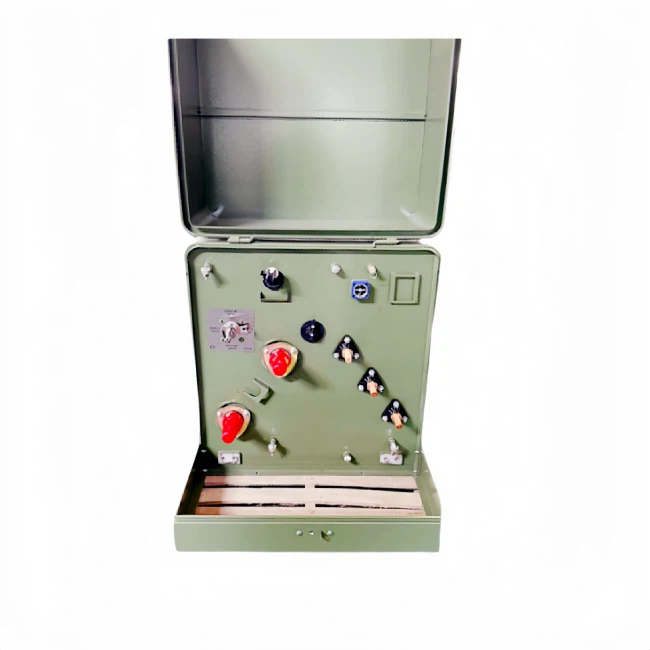

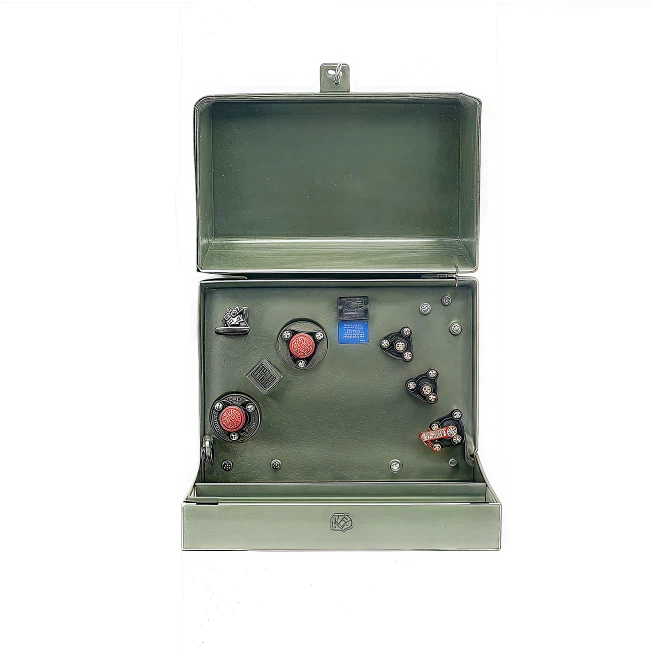

Nazivna vrijednost transformatora, kao što je njegova kVA vrijednost, također utječe na impedanciju kratkog spoja. Općenito, veći transformatori imaju veću impedanciju kratkog spoja. Na primjer, naš167 Kva jednofazni transformator za montažu na podloguimat će drugačiju impedanciju kratkog spoja u usporedbi s transformatorom manje nazivne vrijednosti.
Utjecaj na performanse transformatora
1. Regulacija napona
Impedancija kratkog spoja utječe na regulaciju napona transformatora. Regulacija napona je promjena sekundarnog napona transformatora iz stanja praznog hoda u stanje punog opterećenja. Veća impedancija kratkog spoja može rezultirati većim padom napona pod opterećenjem, što znači lošiju regulaciju napona.
2. Učinkovitost
Također ima utjecaj na učinkovitost transformatora. Tijekom normalnog rada, impedancija kratkog spoja uzrokuje neke gubitke snage u obliku gubitaka bakra. Ti se gubici povećavaju s kvadratom struje koja teče kroz namote. Dakle, transformator s nižom impedancijom kratkog spoja općenito će imati veću učinkovitost.
Odabir prave impedancije kratkog spoja
Kada je riječ o odabiru prave impedancije kratkog spoja za jednofazni transformator montiran na podlošku, to ovisi o specifičnoj primjeni. Za primjene gdje je električni sustav osjetljiviji na struje kratkog spoja, može biti potrebna veća impedancija kratkog spoja. S druge strane, za aplikacije gdje su dobra regulacija napona i visoka učinkovitost važniji, niža impedancija kratkog spoja može biti poželjna.
Kao dobavljač, blisko surađujemo s našim kupcima kako bismo razumjeli njihove zahtjeve i preporučili najprikladniji transformator s odgovarajućom impedancijom kratkog spoja. Imamo široku paletuJednofazni transformator za montažu na podlogudostupne opcije, od kojih je svaka dizajnirana da zadovolji različite potrebe.
Zaključak
Zaključno, impedancija kratkog spoja jednofaznog transformatora montiranog na podlošku je ključni parametar koji utječe na njegovu izvedbu, zaštitu i stabilnost električnog sustava. Važno je razumjeti kako se mjeri, koji čimbenici utječu na to i kako utječe na ukupni rad transformatora.
Ako ste na tržištu za jednofazni transformator montiran na podlošku i imate pitanja o impedanciji kratkog spoja ili bilo kojem drugom aspektu naših proizvoda, ne ustručavajte se kontaktirati. Ovdje smo da vam pomognemo da napravite pravi izbor za vaš električni sustav. Trebate li aJednofazni energetski transformator montiran na podloguili a167 Kva jednofazni transformator za montažu na podlogu, mi vas pokrivamo. Započnimo razgovor i pronađimo savršeno rješenje za vaše potrebe.
Reference
- Sustavi električne energije JR Lucasa
- Inženjering transformatora: dizajn, tehnologija i dijagnostika TA Lipo
