Kao uglednog dobavljača jednofaznih transformatora montiranih na stup, često me pitaju o zahtjevima za mjerenje izolacijskog otpora. Mjerenje izolacijskog otpora ključni je aspekt održavanja i sigurnosti transformatora jer pomaže u otkrivanju degradacije izolacije i mogućih kvarova. U ovom postu na blogu raspravljat ću o ključnim zahtjevima za mjerenje izolacijskog otpora jednofaznog transformatora montiranog na stup.
Razumijevanje izolacijskog otpora
Otpor izolacije je mjera otpora protoku električne struje kroz izolacijski materijal transformatora. Visok otpor izolacije pokazuje da je izolacija u dobrom stanju, dok nizak otpor izolacije može ukazivati na oštećenje ili kontaminaciju izolacije. Mjerenje izolacijskog otpora učinkovit je način procjene integriteta izolacijskog sustava transformatora i identificiranja potencijalnih problema prije nego što dovedu do kvara.
Oprema za mjerenje izolacijskog otpora
Za mjerenje izolacijskog otpora jednofaznog transformatora montiranog na stup, trebat će vam sljedeća oprema:
- Megohmmetar: Megohmmetar, poznat i kao megger, je specijalizirani instrument koji se koristi za mjerenje velikih otpora. Primjenjuje visoki napon (obično između 500 V i 5000 V) na izolaciju i mjeri rezultirajući tok struje. Izolacijski otpor se tada izračunava pomoću Ohmovog zakona (R = V/I).
- Ispitni vodovi: Ispitni vodiči se koriste za spajanje megohmetra na stezaljke transformatora. Moraju biti odgovarajuće duljine i izolacije kako bi se osigurala točna mjerenja.
- Sigurnosna oprema: Zaštitna oprema poput izoliranih rukavica, zaštitnih naočala i sigurnosnog pojasa treba se nositi prilikom izvođenja mjerenja izolacijskog otpora kako bi se spriječio strujni udar.
Pripreme pred mjerenje
Prije izvođenja mjerenja izolacijskog otpora potrebno je izvršiti sljedeće pripreme:
- Izolirajte transformator: Transformator treba biti potpuno izoliran od izvora napajanja kako bi se spriječio strujni udar i osigurala točna mjerenja. To uključuje odspajanje svih dolaznih i odlaznih vodova, kao i svih upravljačkih krugova.
- Ispraznite transformator: Namoti i kondenzatori transformatora trebaju se isprazniti kako bi se uklonila sva pohranjena električna energija. To se može učiniti pomoću odgovarajućeg alata za pražnjenje ili kratkim spojem stezaljki s uzemljenim vodičem.
- Očistite terminale: Terminale transformatora treba očistiti kako bi se uklonila sva prljavština, masnoća ili korozija koja bi mogla utjecati na rezultate mjerenja. U tu svrhu možete koristiti čistu, suhu krpu ili odgovarajuće sredstvo za čišćenje.
Postupak mjerenja
Prilikom mjerenja otpora izolacije jednofaznog transformatora postavljenog na stup potrebno je slijediti sljedeće korake:
- Odaberite odgovarajući ispitni napon: Ispitni napon treba odabrati na temelju nazivnog napona transformatora i klase izolacije. Za većinu jednofaznih transformatora montiranih na stup, obično se koristi ispitni napon od 1000 V ili 2500 V.
- Spojite ispitne vodove: Spojite ispitne vodove megohmetra na stezaljke transformatora. Pozitivni vod treba spojiti na namot visokog napona, a negativni vod treba spojiti na namot niskog napona ili kućište transformatora (uzemljenje).
- Izvršite mjerenje: Uključite megaommetar i ostavite ga nekoliko sekundi da se stabilizira. Megaommetar će primijeniti ispitni napon na izolaciju i izmjeriti otpor izolacije. Zabilježite izmjerenu vrijednost nakon što se očitanje stabilizira.
- Ponovite mjerenje: Ponovite mjerenje za sve kombinacije namota (npr. visoki napon prema niskom naponu, visoki napon prema masi i niski napon prema masi) kako biste osigurali sveobuhvatnu procjenu izolacijskog sustava.
Prihvatljive vrijednosti izolacijskog otpora
Prihvatljive vrijednosti izolacijskog otpora za jednofazni transformator montiran na stup ovise o nekoliko čimbenika, uključujući nazivni napon transformatora, starost i radne uvjete. Kao opće pravilo, otpor izolacije trebao bi biti najmanje 1 megohm po kilovoltu nazivnog napona. Na primjer, za transformator od 10 kV, otpor izolacije trebao bi biti najmanje 10 megohma.
Međutim, važno je napomenuti da su ovo samo općenite smjernice, a stvarne prihvatljive vrijednosti mogu varirati ovisno o specifičnim zahtjevima proizvođača transformatora i primjenjivim standardima. U nekim slučajevima, analiza trenda vrijednosti izolacijskog otpora tijekom vremena može biti korisnija od jedne mjerene vrijednosti. Značajno smanjenje otpora izolacije tijekom vremena može ukazivati na degradaciju izolacije i potrebu za daljnjim ispitivanjem.
Čimbenici koji utječu na mjerenje izolacijskog otpora
Nekoliko čimbenika može utjecati na točnost mjerenja otpora izolacije, uključujući:
- Temperatura: Otpor izolacije ovisi o temperaturi. Kako se temperatura povećava, otpor izolacije se smanjuje. Stoga je važno zabilježiti temperaturu u trenutku mjerenja i po potrebi korigirati izmjerenu vrijednost.
- Vlažnost: Visoka vlažnost može uzrokovati nakupljanje vlage na površini izolacije, što može smanjiti otpor izolacije. Mjerenja treba provoditi u suhim uvjetima ili rezultate treba korigirati za vlažnost.
- Površinska kontaminacija: Prljavština, prašina i drugi kontaminanti na površini izolacije mogu osigurati vodljivi put za protok struje, što dovodi do netočnih mjerenja. Površinu izolacije treba očistiti prije mjerenja.
Važnost redovitih mjerenja izolacijskog otpora
Redovita mjerenja izolacijskog otpora ključna su za siguran i pouzdan rad jednofaznih stupnih transformatora. Ranim otkrivanjem degradacije izolacije mogu se prepoznati i popraviti potencijalni kvarovi prije nego dovedu do katastrofalnog kvara. To može spriječiti nestanak struje, smanjiti troškove održavanja i produljiti radni vijek transformatora.

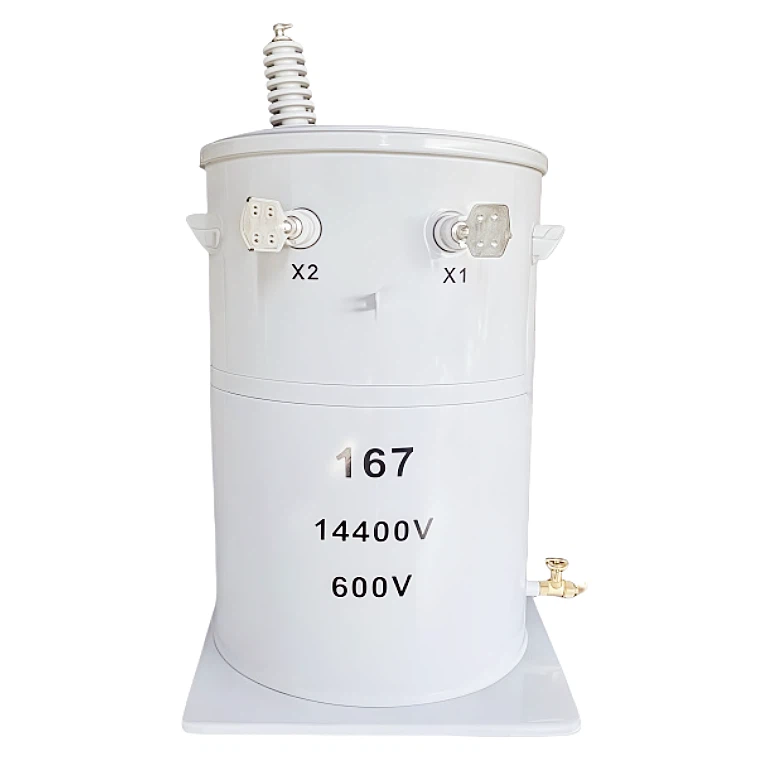

Kao dobavljačJednofazni transformator montiran na stup, razumijemo važnost mjerenja izolacijskog otpora. Naši transformatori dizajnirani su i proizvedeni kako bi zadovoljili najviše standarde kvalitete, a našim kupcima pružamo sveobuhvatnu tehničku podršku. Bilo da tražite a167 Kva jednofazni transformator montiran na stupili a100 Kva jednofazni transformator montiran na stup, imamo pravo rješenje za vaše potrebe.
