Daljinski nadzor trofaznih transformatora postavljenih na podloške postao je bitan aspekt modernih sustava distribucije električne energije. Kao vodeći dobavljač trofaznih transformatora koji se montiraju na jastučiće, uključujućiPrstenasti glavni trofazni transformator montiran na podlošku,3-fazni transformator za montažu na podlošku s petljom napajanja, iUljni trofazni transformator montiran na podlošku, razumijemo ključnu ulogu koju komunikacijski protokoli imaju u osiguravanju učinkovitog i pouzdanog rada ovih transformatora.
Važnost daljinskog nadzora u trofaznim transformatorima montiranim na podloške
Trofazni transformatori koji se montiraju na podloške naširoko se koriste u urbanim i prigradskim područjima za smanjenje napona iz distribucijske mreže na razinu prikladnu za krajnje korisnike. Daljinski nadzor ovih transformatora omogućuje komunalnim poduzećima i operaterima elektroenergetskog sustava da dobiju uvid u radne uvjete transformatora u stvarnom vremenu, kao što su temperatura, razina ulja i struja opterećenja. Ove informacije su od vitalnog značaja za preventivno održavanje, otkrivanje grešaka i optimiziranje performansi sustava za distribuciju električne energije.
Uobičajeni komunikacijski protokoli za daljinski nadzor
Modbus
Modbus je jedan od najpopularnijih komunikacijskih protokola koji se koristi u industrijskim i elektroenergetskim sustavima, uključujući daljinski nadzor trofaznih transformatora montiranih na podloške. To je otvoren i jednostavan protokol koji omogućuje laku komunikaciju između različitih uređaja, kao što su senzori, mjerači i nadzorni sustavi.
Modbus koristi master-slave arhitekturu, gdje master uređaj šalje zahtjeve slave uređajima (u ovom slučaju, senzorima ili nadzornim modulima instaliranim na transformatoru). Podređeni uređaji tada odgovaraju traženim podacima. Modbus podržava i serijsku komunikaciju (RS - 232, RS - 485) i Ethernet komunikaciju, pružajući fleksibilnost u različitim instalacijskim okruženjima.
Prednost korištenja Modbusa je njegova široka prihvaćenost i kompatibilnost s velikim brojem uređaja i softverskih aplikacija. To ga čini relativno lakim za integraciju u postojeće sustave nadzora. Međutim, Modbus nije vrlo siguran protokol i može zahtijevati dodatne sigurnosne mjere u aplikacijama gdje su integritet i povjerljivost podataka ključni.
DNP3 (Distribuirani mrežni protokol 3)
DNP3 je komunikacijski protokol posebno dizajniran za elektroprivredu. Koristi se za razmjenu podataka između inteligentnih elektroničkih uređaja (IED) kao što su udaljene terminalne jedinice (RTU), zaštitni releji i sustavi automatizacije trafostanica.
DNP3 pruža nekoliko važnih značajki za daljinsko praćenje, uključujući prikupljanje podataka, kontrolu i izvješćivanje o događajima. Podržava i komunikaciju od točke do točke i komunikaciju s više kapi, a može se koristiti preko različitih komunikacijskih medija kao što su serijske linije, Ethernet i bežične veze.
Jedna od ključnih prednosti DNP3 su njegove sigurnosne značajke. Uključuje autentifikaciju, provjere integriteta podataka i mehanizme šifriranja za zaštitu komunikacije između uređaja. Ovo je posebno važno u elektroenergetskim sustavima gdje su pouzdanost i sigurnost podataka od najveće važnosti.
IEC 61850
IEC 61850 je standardni komunikacijski protokol za sustave automatizacije trafostanica. Osigurava zajednički okvir za komunikaciju između različitih uređaja u trafostanici, uključujući trofazne transformatore montirane na podloške.
IEC 61850 koristi objektno orijentirani pristup, gdje je svaki uređaj u trafostanici predstavljen kao skup logičkih čvorova i podatkovnih objekata. To olakšava modeliranje složenih odnosa između različitih uređaja i razmjenu podataka na standardiziran način.
Protokol podržava žičanu i bežičnu komunikaciju, a može se koristiti za kontrolu, nadzor i zaštitu u stvarnom vremenu. IEC 61850 također ima izvrsnu skalabilnost, što omogućuje jednostavno dodavanje novih uređaja i funkcija u sustav automatizacije podstanice.
ZigBee
ZigBee je bežični komunikacijski protokol niske potrošnje i niske cijene koji je prikladan za aplikacije u kojima je veliki broj uređaja potrebno povezati u mrežu. U kontekstu daljinskog nadzora trofaznih transformatora montiranih na podlogu, ZigBee se može koristiti za povezivanje senzora i nadzornih modula instaliranih na transformatoru.
ZigBee radi u nelicenciranim industrijskim, znanstvenim i medicinskim (ISM) radijskim opsezima, što ga čini isplativim i lakim za implementaciju. Podržava isprepleteno umrežavanje, što znači da uređaji mogu međusobno komunicirati putem više skokova, povećavajući domet i pouzdanost komunikacijske mreže.
Međutim, brzina prijenosa podataka ZigBee relativno je niska u usporedbi s nekim drugim protokolima i možda nije prikladan za aplikacije koje zahtijevaju brzi prijenos podataka.
Čimbenici koji utječu na izbor komunikacijskog protokola
trošak
Trošak implementacije komunikacijskog protokola važan je faktor koji treba uzeti u obzir. Neki protokoli, poput Modbusa, relativno su jeftini i jednostavni za implementaciju, što ih čini prikladnima za male nadzorne aplikacije. S druge strane, protokoli poput IEC 61850 mogu zahtijevati skuplji hardver i softver, ali nude naprednije značajke i bolju skalabilnost.
Sigurnost
U elektroenergetskim sustavima sigurnost komunikacijske mreže je ključna. Protokoli poput DNP3 i IEC 61850 imaju ugrađene sigurnosne značajke za zaštitu podataka od neovlaštenog pristupa i diranja. Ako je sustav daljinskog nadzora povezan s kritičnom infrastrukturom, poput električne mreže, sigurnost bi trebala biti glavni prioritet pri odabiru komunikacijskog protokola.
Kompatibilnost
Kompatibilnost komunikacijskog protokola s postojećim uređajima i sustavima još je jedan važan faktor. Na primjer, ako komunalno poduzeće već ima sustav nadzora temeljen na Modbusu, moglo bi biti isplativije i lakše nastaviti koristiti Modbus za nove instalacije.
Skalabilnost
Kako se potražnja za daljinskim nadzorom i kontrolom povećava, komunikacijski protokol bi trebao biti u mogućnosti prilagoditi se većem broju uređaja i većim količinama podataka. Protokoli poput IEC 61850 dizajnirani su tako da budu visoko skalabilni, što ih čini prikladnima za velike sustave distribucije električne energije.
Naša uloga kao dobavljača trofaznih transformatora montiranih na podloške
Kao dobavljač trofaznih transformatora montiranih na jastučiće, razumijemo važnost pružanja našim kupcima transformatora koji su kompatibilni s različitim komunikacijskim protokolima. Naši transformatori mogu biti opremljeni različitim senzorima i nadzornim modulima koji podržavaju Modbus, DNP3, IEC 61850 i ZigBee, omogućujući našim kupcima da odaberu najprikladniji protokol za svoju specifičnu primjenu.
Također nudimo tehničku podršku i usluge savjetovanja kako bismo pomogli našim klijentima u dizajnu i implementaciji sustava daljinskog nadzora. Naš tim stručnjaka može pomoći u odabiru pravog komunikacijskog protokola, integraciji sustava nadzora s postojećom infrastrukturom te osiguravanju sigurnosti i pouzdanosti prijenosa podataka.
Obratite nam se za svoje potrebe za trofaznim transformatorom montiranim na podlogu

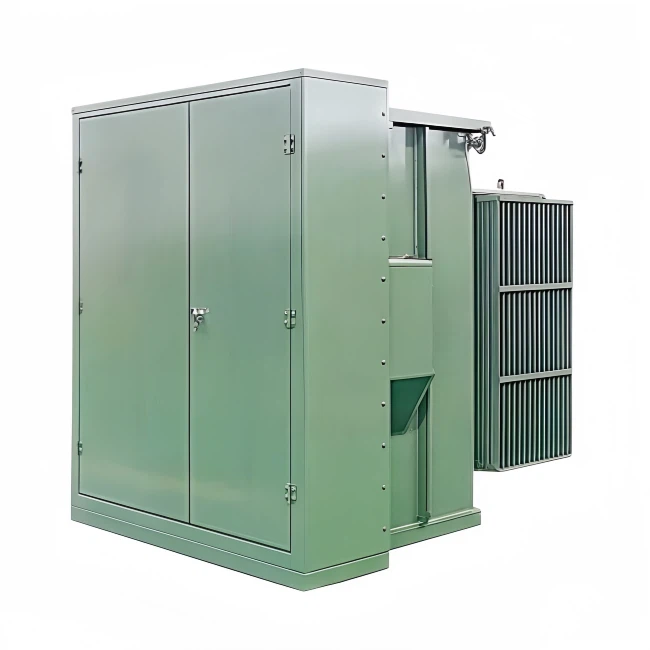

Ako ste zainteresirani za naše trofazne transformatore montirane na podlogu i rješenja za daljinski nadzor koje nudimo, potičemo vas da nas kontaktirate za dodatne informacije i kako bismo razgovarali o vašim specifičnim zahtjevima. Naš predani prodajni tim spreman je pomoći vam u pronalaženju najboljeg rješenja za vaše potrebe distribucije električne energije. Bilo da tražite aPrstenasti glavni trofazni transformator montiran na podlošku,3-fazni transformator za montažu na podlošku s petljom napajanja, iliUljni trofazni transformator montiran na podlošku, imamo stručnost i proizvode koji će ispuniti vaša očekivanja.
Reference
- "Specifikacija Modbus protokola", Schneider Electric
- "DNP3 korisnički vodič", DNP korisnička grupa
- "IEC 61850: Komunikacijske mreže i sustavi za automatizaciju energetskih postrojenja", Međunarodna elektrotehnička komisija
- "ZigBee specifikacija", ZigBee Alliance
